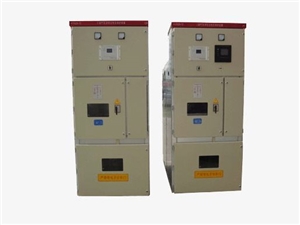

YQJDX系列PT虚拟接地柜
2017/6/15
技术参数
额定电压：3、6、10、20、35kV方波电流：200、400、600、800、1000A
额定频率：50（60）HZ
通讯接口：RS485
适用范围
PT虚拟接地柜适用于3~35kV中压电力系统；
消弧消谐装置适用于中性点不接地、中性点经消弧线圈接地的电力系统；PT虚拟接地柜适用于电缆线路为主的电网，电缆与架空线路的混合电网以及架空线路为主的电网。
工作原理
本装置二次侧三相绕组串联形成开口三角，其三相绕组的功率是根据系统对地电容的大小设定，开口三角接入电阻，等效系统中性点接地；实现中性点虚拟接地；泄放谐振和单相接地的电、磁能量，在发生单相接地时可以维持运行一段时间，过电压水平较低。具有很高的供电可靠性和安全性。主动吸收泄放产生各种过电压的能量。从源头上消除过电压，拒绝过电压于萌芽之中，给系统的安全运行提供保障。灵活的运行方式，单相接地时可维持运行，也可立即切出故障。满足不同的运行要求；很低的过电压限制值，给系统绝缘安全保障；电压互感器虚拟接地一体化，取代电压互感器柜。当系统出现谐振，虚拟接地柜智能微机装置根据系统谐振的不同频率实现快速动作，输出相应的开关量接点用于报警，并快速实现液晶显示。
PT虚拟接地柜具有RS485通讯接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。
产品功能
该装置杜绝PT铁磁谐振；该装置可以实现能量消耗法消弧；
该装置可以主动式过电压保护；
该装置可以消除系统线性、断线、参数谐振；
该装置可与避雷器配合，快速吸收避雷器动作后的残余电荷及避雷器截波形成的残余电荷。
